托利多稱重模塊的安裝調試
U1I廣州南創電子科技有限公司
托利多稱重模塊的種類及適用范圍:
U1I廣州南創電子科技有限公司
種類 適用范圍
U1I廣州南創電子科技有限公司
GW 大噸位適用側向力較小靜載荷稱重場合
U1I廣州南創電子科技有限公司
FW靜載模塊 適用側向力較小靜載荷稱重場合
U1I廣州南創電子科技有限公司
FWC不銹鋼靜載模塊 適用側向力較小靜載荷稱重場合
U1I廣州南創電子科技有限公司
UW不銹鋼稱重模塊 適用側向力較小靜載荷稱重場合
U1I廣州南創電子科技有限公司
CW動載模塊 適用于承受水平作用力的機械裝置
U1I廣州南創電子科技有限公司
靜載模塊組合方式
U1I廣州南創電子科技有限公司
在一種稱重系統中有兩種組合
U1I廣州南創電子科技有限公司
1)四件套:一只固定式,一只半浮動,兩只全浮動式模塊。
U1I廣州南創電子科技有限公司
2)三件套:一只固定式,一只半浮動,一只全浮動式模塊。
U1I廣州南創電子科技有限公司

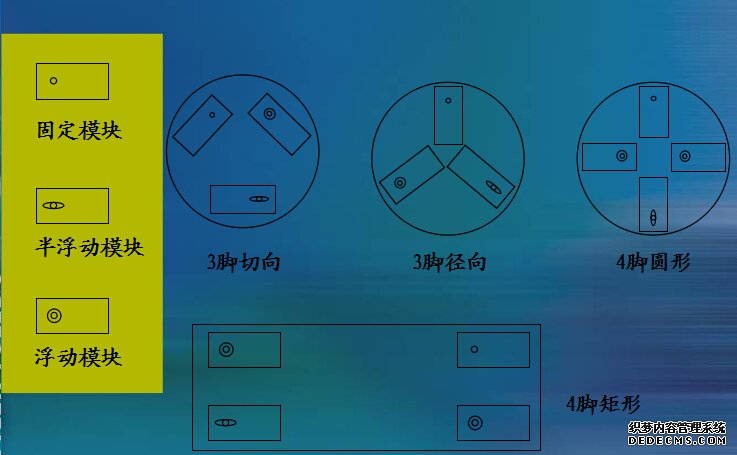

靜載模塊的安裝示意圖
U1I廣州南創電子科技有限公司
U1I廣州南創電子科技有限公司
U1I廣州南創電子科技有限公司
FW/FWC稱重模塊安裝要求
U1I廣州南創電子科技有限公司
1、每一個稱重模塊的安裝基礎的平面度應該在0.3mm以內.
U1I廣州南創電子科技有限公司
2、各個模塊基礎應在同一水平面內,其平面要求在0.3mm之間.
U1I廣州南創電子科技有限公司
3、與稱重模塊連接的支撐面的平面度應在0.3mm以內.
U1I廣州南創電子科技有限公司
4、各個支撐面應在同一水平面內,其平面要求在0.3mm之間.
U1I廣州南創電子科技有限公司
5、半浮動模塊的安裝位置應盡量遠離固定式模塊.
U1I廣州南創電子科技有限公司
三只稱重模塊安裝,其相互夾角為120°.
U1I廣州南創電子科技有限公司
四只稱重模塊安裝,安裝固定式模塊的位置,其對角上安裝半浮動模塊.
U1I廣州南創電子科技有限公司
6、模塊與基礎及支撐面的連接可以用螺栓連接或者焊接.
U1I廣州南創電子科技有限公司
如果是焊接應注意焊機的接地.
U1I廣州南創電子科技有限公司
當模塊底板與基礎焊接時,焊機應在基礎上接地,當模塊與支撐面焊接時,焊機應在支撐面上接地.
U1I廣州南創電子科技有限公司
7、稱重模塊安裝完成后.
U1I廣州南創電子科技有限公司
應將稱重模塊尾部的支撐螺桿頂部的螺母松開.
U1I廣州南創電子科技有限公司
使定位圈離開上支撐板.
U1I廣州南創電子科技有限公司
FW/FWC稱重模塊電器安裝
U1I廣州南創電子科技有限公司
1、固定接線盒靠近稱重模塊.
U1I廣州南創電子科技有限公司
2、將模塊信號線接進接線盒.
U1I廣州南創電子科技有限公司
3、將儀表固定到指定位置.
U1I廣州南創電子科技有限公司
4、將總電纜從接線盒接至儀表
U1I廣州南創電子科技有限公司
5、接線要牢固
U1I廣州南創電子科技有限公司
6、接線色表
U1I廣州南創電子科技有限公司
CW系列動載稱重模塊安裝
U1I廣州南創電子科技有限公司
1、安裝時,先準備好安裝基礎,秤體需支撐良好,以免在載荷作用下支撐向外伸展.
U1I廣州南創電子科技有限公司
2、如果模塊是安裝在水泥地面上,必須先固定好底板,然后在把頂板安裝到位.
U1I廣州南創電子科技有限公司
3、安裝時為確保頂板和傳感器間三個方向的間隙均符合圖紙要求,必須使用專用工具.(限位間隙不可調).
U1I廣州南創電子科技有限公司
4、將秤體安放在模塊上.
U1I廣州南創電子科技有限公司
5、調整每個模塊的安裝底板和模塊底板的水平. 確保頂板已撐住秤體,需要時可在連接 件上加裝墊塊,如果墊塊大于3mm,應在模塊的頂板上加墊塊.
U1I廣州南創電子科技有限公司
6、分別將頂板和底板焊接或用緊固件連接到秤體和基礎上.在焊接前應蓋住傳感器,免焊接飛濺物的高溫使傳感器金屬退火.
U1I廣州南創電子科技有限公司
7、在頂板、底板固定到位后,吊起秤體(50mm-80mm),取出對位工具,換上連接件,同時用螺栓將襯板固定道頂板上,蓋住頂板上的小孔,然后放下秤體。
